Aprašymas

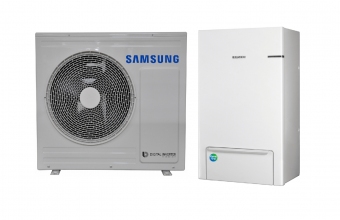

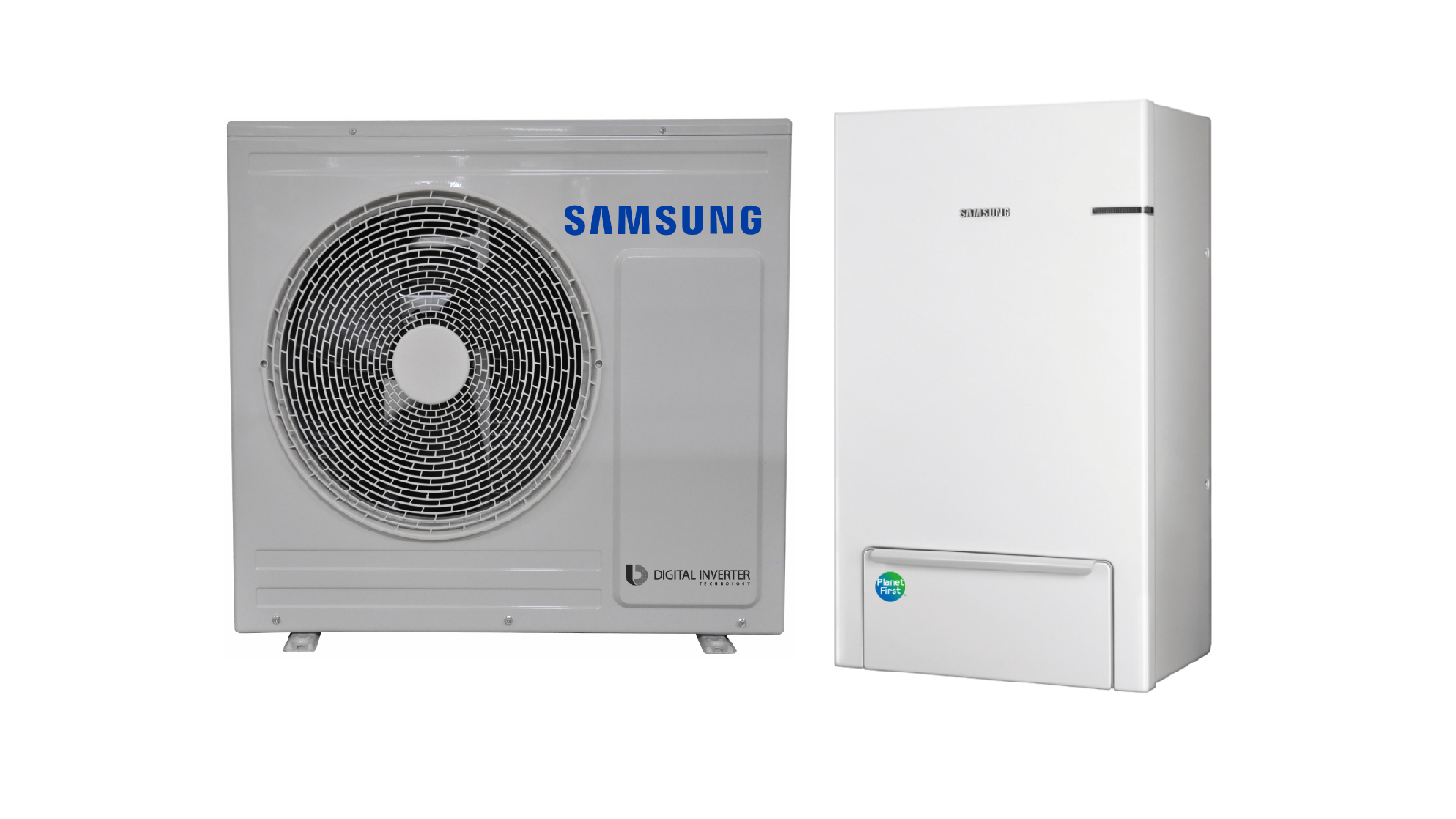

• Modelis AE066MXTPEH/EU-AE090MNYDEH/EU
• Katalogo kaina* 0 € be PVM / 0 € su PVM
• A⁺ Gaminio informacijos lapas

Tai sistema, kurioje viskas viename: ir oras-vanduo, ir oras-oras.

Sistema suderinama su patalpų termostatais, saulės siurbliais, dvikrypčiais ir trikrypčiais vožtuvais ir atsarginiais katilais.

Įrangą galima valdyti telefonu (reikalingas papildomas priedas). Programėlė telefone tikrina patalpų temperatūrą, lauko temperatūrą ir oro kokybės lygį, tada rekomenduoja optimalų darbo režimą. Geografinių zonų stebėjimo funkcija leidžia automatiškai nustatyti kambario temperatūrą norimu lygiu, kai naudotojas priartėja prie pastato iš anksto numatytu 100 m – 150 km atstumu.

Techniniai duomenys

Rekomenduojamos temperatūrų ribos karštam vandeniui ruošti (air-to-water), °C

-25~43

Elektros maitinimas, Φ/V/Hz

1 / 220-240 / 50

Šildymo galia (min/stand/max), kW

Vidinio bloko elektros maitinimas, Φ/V/Hz

Išorinio bloko elektros maitinimas, Φ/V/Hz

Rekomenduojamos šildymo temperatūrų ribos, °C

Šaldymo galia (min/stand/max), kW

Rekomenduojamos šaldymo temperatūrų ribos, °C

Minimali šildymo galia, kW

Rekomenduojamos šildymo temperatūrų ribos (air-to-air), °C

-25~24

Minimali šaldymo galia, kW

Rekomenduojamos šaldymo temperatūrų ribos (air-to-air), °C

10~46

Nominali šildymo galia, kW

6.6

Rekomenduojamos šaldymo temperatūrų ribos (air-to-water), °C

10~46

Nominali vėsinimo galia, kW

6.7

Rekomenduojamos šildymo temperatūrų ribos (air-to-water), °C

-25~35

Maksimali šildymo galia, kW

Rekomenduojamos temperatūrų ribos karštam vandeniui ruošti, °C

Maksimali šaldymo galia, kW

TDM+ oras/oras minimali vidinių įrenginių galia, kW

TDM+ oras/oras maksimali vidinių įrenginių galia, kW

Maksimalus vidinių įrenginių skaičius, vnt

3

Šildymo galia, esant A35°C / W+18°C, kW

Šaldymo galia, esant A35°C / W+18°C, kW

Šildymo galia, esant A35°C / W+7°C, kW

Šaldymo galia, esant A35°C / W+7°C, kW

Šildymo galia, esant A2°C / W+35°C, kW

Šildymo galia, esant A7°C / W+45°C, kW

Šildymo galia, esant A7°C / W+55°C, kW

4.8

Šildymo galia, esant A-7°C / W+35°C, kW

Šildymo galia, esant -15°C, kW

Šildymo galia, esant A-20°C / W+35°C, kW

Nominalios šildymo elektros sąnaudos, kW

1.47

Nominalios šaldymo elektros sąnaudos, kW

Šildymo elektros sąnaudos, esant A35°C / W+18°C, kW

Šaldymo elektros sąnaudos, esant A35°C / W+18°C, kW

1.48

Šildymo elektros sąnaudos, esant A35°C / W+7°C, kW

Šaldymo elektros sąnaudos, esant A35°C / W+7°C, kW

Šildymo elektros sąnaudos, esant A-7°C / W+35°C, kW

Nominali šildymo darbinė srovė, A

Nominali šaldymo darbinė srovė, A

Šildymo darbinė srovė esant A35°C / W+18°C, A

Šaldymo darbinė srovė esant A35°C / W+18°C, A

Šildymo darbinė srovė esant A35°C / W+7°C, A

Šaldymo darbinė srovė esant A35°C / W+7°C, A

Palaikomas vamzdyno ilgis, m

30

Vamzdyno aukščių skirtumas ( tarp OU / IU ), m

20

Suminis vamzdžių ilgis, m

Šaltnešis

R410A

Šaltnešio kiekis (gamykliškai užpildyta), kg / tCO2e

2.6/5.43

Įrenginio dalis, užpildyta šaltnešiu, m

Papildomas šaltnešio kiekis (viršijus nustatytą vamzdžių ilgį papildomam metrui reikia pildyti šaltnešio (g), nustatytas ilgis (m) nurodytas skliausteliuose)

Šildymo energijos klasė

Vėsinimo energijos klasė

Šildymo energijos klasė (35°C)

Šildymo energijos klasė SCOP (35°C)

A++

Šildymo energijos klasė SCOP (55°C)

A+

Boilerio energijos efektyvumo klasė

Šildymo naudingumo koeficientas, COP

4.49

Vėsinimo naudingumo koeficientas, EER

Sezoninis šildymo naudingumo koeficientas, SCOP

Sezoninis vėsinimo naudingumo koeficientas, SEER

Šildymo naudingumo koeficientas, esant A35°C / W+18°C, COP

Šaldymo naudingumo koeficientas, esant A35°C / W+18°C, EER

4.53

Šildymo naudingumo koeficientas, esant A35°C / W+7°C, COP

Šaldymo naudingumo koeficientas, esant A35°C / W+7°C, EER

Šildymo naudingumo koeficientas, esant A2°C / W+35, COP

Šildymo naudingumo koeficientas, esant A7°C / W+45, COP

Šildymo naudingumo koeficientas, esant A7°C / W+55, COP

Šildymo naudingumo koeficientas, esant A-7°C / W+35°C, COP

Šildymo naudingumo koeficientas, esant -15°C, COP

Šildymo naudingumo koeficientas, esant A-20°C / W+35, COP

Sezoninis šildymo naudingumo koeficientas (35°C), esant A35°C / W+18°C, SCOP

Sezoninis šaldymo naudingumo koeficientas, esant A35°C / W+18°C, SEER

Sezoninis šildymo naudingumo koeficientas (35°C), SCOP

4.41

Sezoninis šildymo naudingumo koeficientas (55°C), SCOP

2.96

Oro srautas (aukštas/vidutinis/žemas), m³/min

Oro srautas (šaldymas), m³/min

Minimalus oro srautas, LPM

Vidinio bloko triukšmo lygis/garso slėgis (aukštas/vidutinis/žemas), dB(A)

-/31/-

Vidinio bloko triukšmo lygis/garso slėgis (šaldymas/šildymas), dB(A)

Išorinio bloko triukšmo lygis/garso slėgis (šaldymas/šildymas), dB(A)

47/48

Išorinio bloko triukšmo lygis/garso slėgis ( naktinis rėžimas ), dB(A)

Išorinis statinis slėgis (min/stand/max), mmAq

Išorinis statinis slėgis (min/stand/max), Pa

Maksimalus statinis slėgis, mAq

Darbinis slėgis, MPa

Vidinio bloko gabaritai (plotis/aukštis/gylis), mm

510x850x315

Išorinio bloko gabaritai (plotis/aukštis/gylis), mm

880x793x310

Boilerio gabaritai (plotis/aukštis/gylis), mm

Vidinio bloko svoris, kg

45.5

Išorinio bloko svoris, kg

61

Boilerio svoris, kg

Skystos fazės vamzdžių skersmuo, Φ, mm ( inch )

9.52 (3/8")

Dujų fazės vamzdžių skersmuo, Φ, mm ( inch )

15.88 (5/8")

Šildymo sistemos prijungimo vamzdžių skersmuo, Φ mm

Vandens fazės vamzdžių (in/out) skersmuo, Φ, mm ( inch )

1+1/4"

Vandens prijungimo vamzdžių skersmuo (in/out), Φ mm

Vandens prijungimo vamzdžių skersmuo (karštam vandeniui DHW), Φ mm

Elektros maitinimo kabelis, mm²

Kabelis tarp vidinio ir išorinio blokų

Komunikacinis kabelis, mm²

Rekomenduojamas saugiklis, A

25

Vidinio bloko rekomenduojamas saugiklis, A

Išorinio bloko rekomenduojamas saugiklis, A

PdesignH (LWT 35°C)

173

PdesignH (LWT 55°C)

115

Kompresoriaus tipas

Kompresoriaus modelis

Kompresoriaus tepalų tipas

Kompresoriaus pradinis užpildymas tepalais, cc

Drenažas, Φ, mm

Apsauginis vožtuvas, bar

Aptarnavimo vožtuvas

Oro išpūtimo vožtuvas, Φ, mm ( inch )

Elektrinis šildytuvas, kW

4.000

Išorinio bloko dugno šildytuvas, kW

Karšto vandens talpos elektrinis šildytuvas, kW

Karšto vandens talpos tūris, L

Maksimali vandens temperatūra, °C

Vandens slėgis (maksimalus), bar

Vandens srautas (min/std/max), LPM

Vandens srautas (šildant/šaldant), LPM

Išsiplėtimo indas, L

8

Ištekančio vandens temperatūra šaldant, °C

Ištekančio vandens temperatūra, šildant, °C

Kondensatoriaus dydis

Output x n, W

Ventiliatoriaus montavimo padėtis

Kiekis, vnt

Ventiliatoriaus tipas

Ventiliatoriaus motoro tipas

Ventiliatoriaus variklio modelis

Integruotas tūrinis šildytuvas

Nėra
